        你現在的位置:首頁 > 新聞中心

        變頻器基本參數設置的重要性

        發布時間:2014-09-25 09:55:10瀏覽次數:1588

        一、常常被用戶忽略的變頻器基本參數
        P0.12、設定變頻器最大輸出電壓;
        P0.15、設定變頻器輸出最大電壓時對應的最小頻率(電機基本頻率);
        P9.01、設定電機級數;
        P9.02、設定電機轉速;
        PA.02、轉差補償功能。
        二、參數分類為
        P0.12、P0.15、P9.01、P9.02、四個為電機基本參數,必須按“被控制電機”的基本參數設
        置。PA.02、為變頻器增強功能參數。
        三、參數正確設置的必要性
        1、P0.12、P0.15 為最大輸出電壓對應電機基本頻率,如果設置不正確,可能導致電機性能下降(如:力矩不足)或變頻器過流、過載故障保護。
        2、P0.15、P9.01、P9.02 為基本頻率對應電機級數的額定轉速,如果其中一個參數設置不正確,可能變頻器性能下降(如變頻器過壓、過流、過載故障保護,還會導致電機運行失速)
        3、PA.02 為變頻器增強功能參數,此參數矢量1 控制模式下最為關鍵,只有電機基本參數設置正確時才能增強變頻器性能,否則,適得其反。
        其現象如下:圖 1,在矢量1 控制模式下,參數設正確時的運行曲線;圖 2,在矢量1 控制模式下,參數設不正確時的運行曲線。

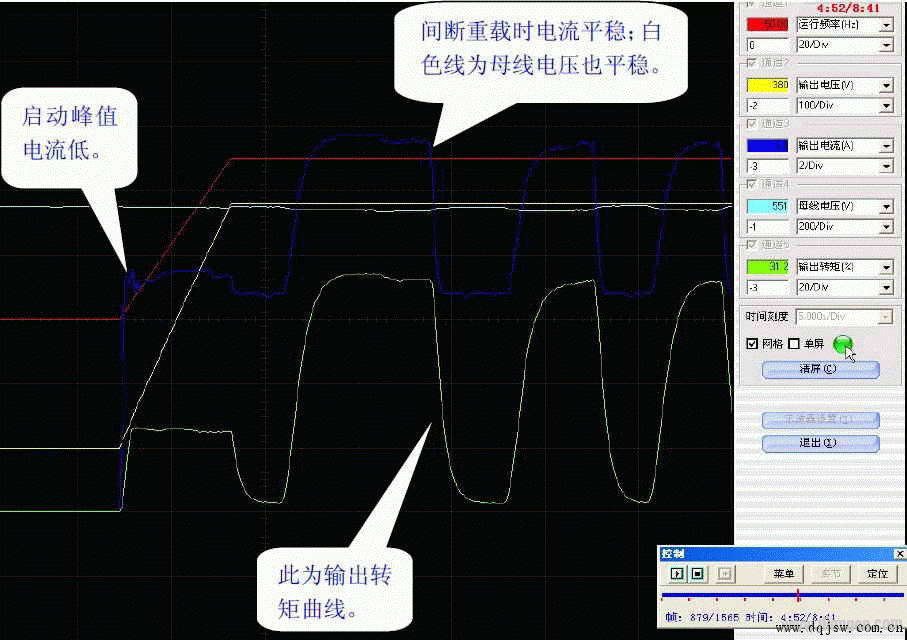

        圖1 在矢量1 控制模式下,參數設正確時的運行曲線

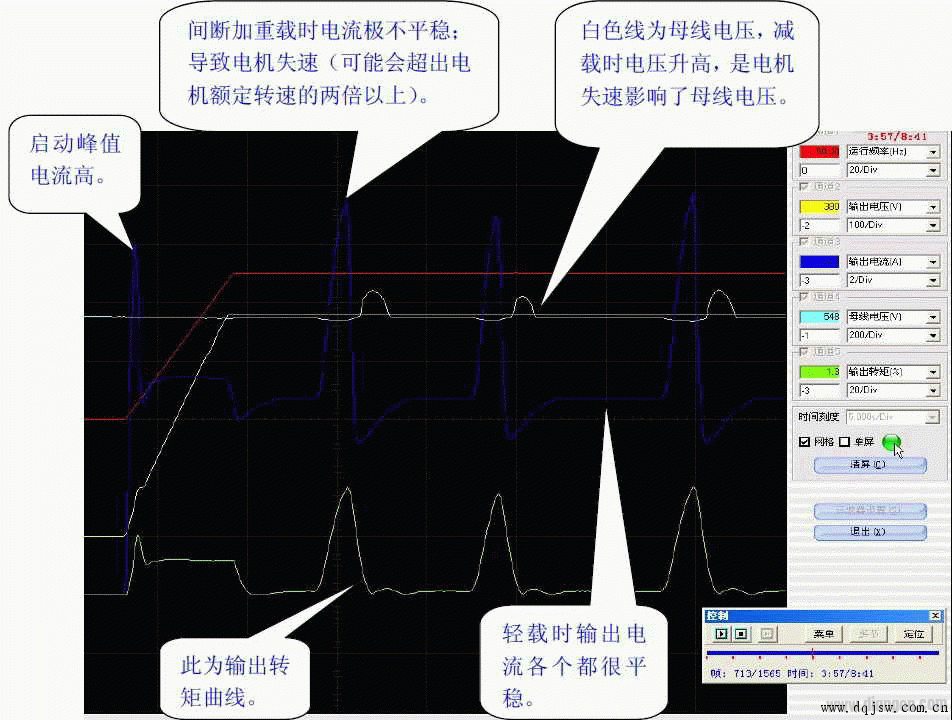

        圖2 在矢量1 控制模式下,參數設不正確時的運行曲線
        看了以上監測到的數據圖后,我想大家都已經明白了變頻器在調試過中,電機的基本參數是那么的至關重要。它關系到變頻器能長期使用,性能長期穩定。
        四、目前經常因電機基本參數影響變頻性能的行業以及應用對策:
        1、機床行業(如:數控制車床、數控高速鉆床、數控高速銑床等)。
        機床行業分電機轉速低的設備和高轉速的設備,為了提高生產效率,大部分機床設備都要求高轉速的電機,配備變頻來調速,電機基頻分100Hz、200 Hz、400Hz、800 Hz、2670 Hz 等,在這些電機上轉速都不明確,所以有些用戶就只設置基本頻率,因電機轉速不明,就保持默認值不變。這樣設備在調試輕載運行時變頻器是很穩定,當?shù)接脩羰褂脮r,問題就出現了。
        2、高速切削設備(如:木工設備、材料剪切設備等)。
        此設備要求電機轉速中等,一般兩對級電機使用較多,往往用戶只設置轉速,忘了設置級數,甚至以為只是使用了變頻器的V/F 控制模式,對電機參數不重視。
        3、重型設備(如:提升機、起吊設備、輸送設備等)
        此設備為低速設備,要求電機轉速低、低速扭矩大,選用的電機往往都是多對級電機,用戶也會以為只是使用了變頻器的V/F 控制模式來調節速度,對電機參數并不重視,只是設置了控制功能參數,變頻能運行起來,就寥寥無事了。
        對策:
        如果因電機參數不明,可以使用三相異步電動機轉速公式計算:為n=60f/p(1-s),f 為基本頻率、p 為電動機的極對數、s 為轉差率、n 為額定轉速。如果因數據太大,無法設置到變頻器內部時,建議把 PA.02 設為0%。
