        變頻器主回路原理圖介紹

        發布時間:2014-08-19 11:39:34瀏覽次數:1700

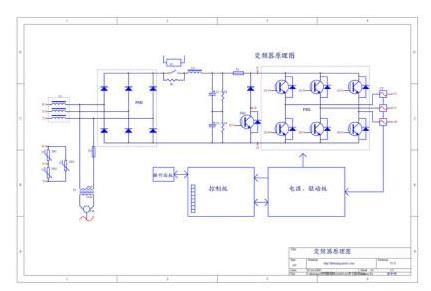

              核心提示:變頻器工作原理主要由模塊,CPU控制板,電源驅動板組成,見上圖.  L1為進線電抗器,一般需外接,L2為直流電抗器,大部份變頻器需要外接,象施耐德,丹佛斯變頻器都內置了直流電抗器。  PM1為整流模塊,,變頻器工作原理主要由模塊,CPU控制板,電源驅動板組成,見上圖.

          L1為進線電抗器,一般需外接,L2為直流電抗器,大部份變頻器需要外接,象施耐德,丹佛斯變頻器都內置了直流電抗器。

          PM1為整流模塊,PM2為逆變模塊,一般小功率變頻器是將整流和逆變整合在一起,大功率變頻器整流和逆變都是分開的,功率越大電流越大,因?yàn)閱我坏恼骱湍孀兊碾娏饔邢蓿哉骱湍孀兛梢圆⒙?lián)使用。PM3是制動晶體,15KW以下的變頻器都內置制動晶體,外接一個制動電阻就能做能耗制動。

          C1,C2是濾波電容,變頻器功率越大,電容的容量就越大,濾波電容的耐壓一般是450V,因?yàn)?80V級的變頻器整流濾流后的電壓是600V,所以可以將兩個耐壓為450V的濾波電容串聯使用,總的耐壓就可以達到900V。

          R1是啟動電阻,它的作用是在上電的時候限制濾波電容的充電電流,當電容充電完成后接觸器K1動作,R1被旁路。

          R2和R3的作用有兩個:一是作放電電阻,關機后將電容上的電盡放放掉,另一個是均壓,保持濾波電容上的電壓相等。

          CT是霍爾電流互感器,比如臺安變頻器的互感器型號是HY-15P,它的含義是通過互感器初級電流為0-15A時互感器的輸出電壓是0-4V?;ジ衅饕灿休敵鲭娏餍偷?。大部份變頻器都是用的霍爾電流互感器,象西門子,華為等變頻器用的是另一種檢測方法,在輸出U,V,W分別串聯一個小電阻,通過檢測電阻上的壓降來檢測電流。

          SA1-SA3是進線壓敏電阻,可以抑制瞬態過電壓,起到保護變頻器的作用。

          T1是380V/220V電源變壓器,小功率變頻器的風扇都是12V或24V供電的,電源取自開關電源部份,大功率變頻器的風扇是220V的,所以加了個變壓器轉換一下。

          電源驅動板的作用:一是提供變頻器所有的供電電源,二是將控制板的IGBT驅動信號進行隔離放大。

          控制板相當于變頻器的大腦,通過操作面板做人機對話,實現各種控制功能。
